Рис. 1. Сьюзен Р. Нокс (Susan Knox).
Кроме двух великих изобретателей утюгов XIX века, Мэри Поттс и Нельсона Р. Стритера, которые изобрели в т. ч. съемную ручку, был еще и третий изобретатель, это Сьюзен Р. Нокс. Она изобрела машинные флутеры.
Сьюзен Р. Нокс (1842 — 1909 г. г.) родилась в Нью-Йорке. Девичья фамилия Пульсивер. В 1861 году она вышла замуж за Артура Нокса. У нее было по некоторым сведениям шесть детей, из которых двое или трое пережили ее. Она была старше Поттс на восемь лет, но между важными патентами этих двух выдающихся изобретательниц было всего пять лет. В то время, как Поттс довольно быстро потеряла контроль над своим ключевым патентом, Нокс смогла сохранить и успешно защитить свой патент и ей были переданы другие патенты.
Она предложила стиль машины для рифления с роликами между двумя стойками, в отличии от английских и ранних американских, в которых ролики были внешними по отношению к центральной конструкции, как это было , к примеру, в обжимной машине Томаса Кларка.

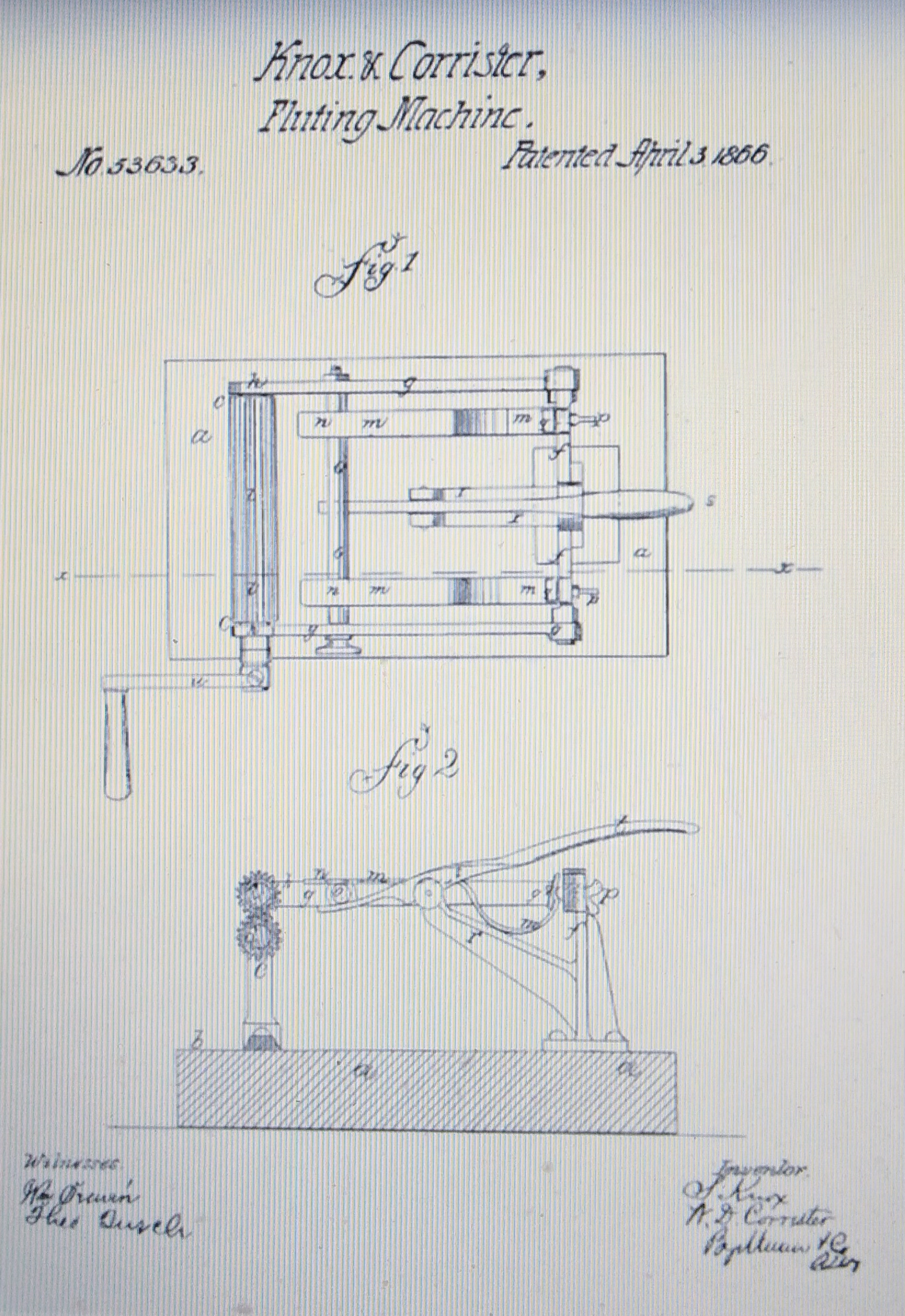

Рис. 2. Нокс и Корристер (Knox & Corrister). Машинный флутер. Патент № 53633 от 3 апреля 1866 года.

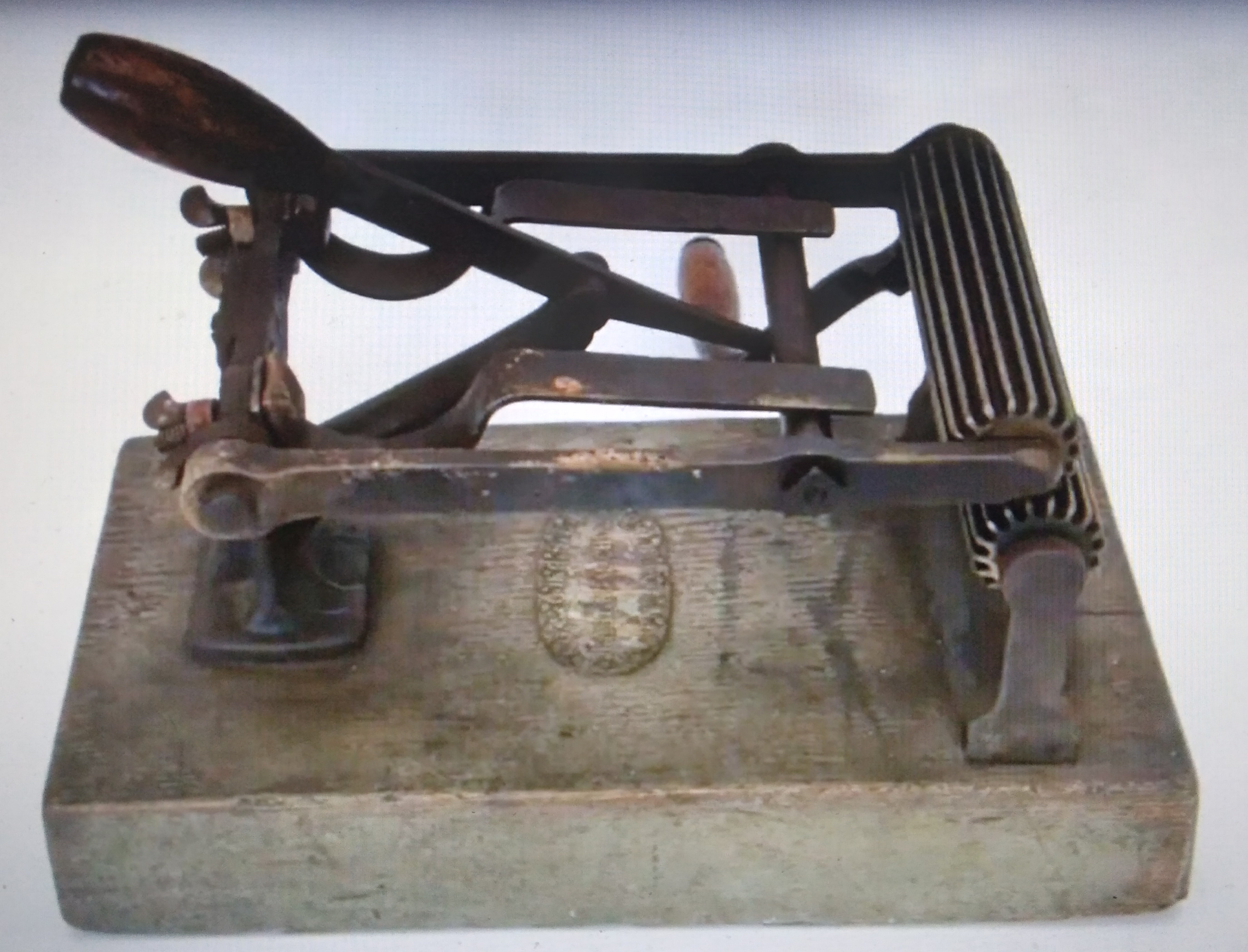

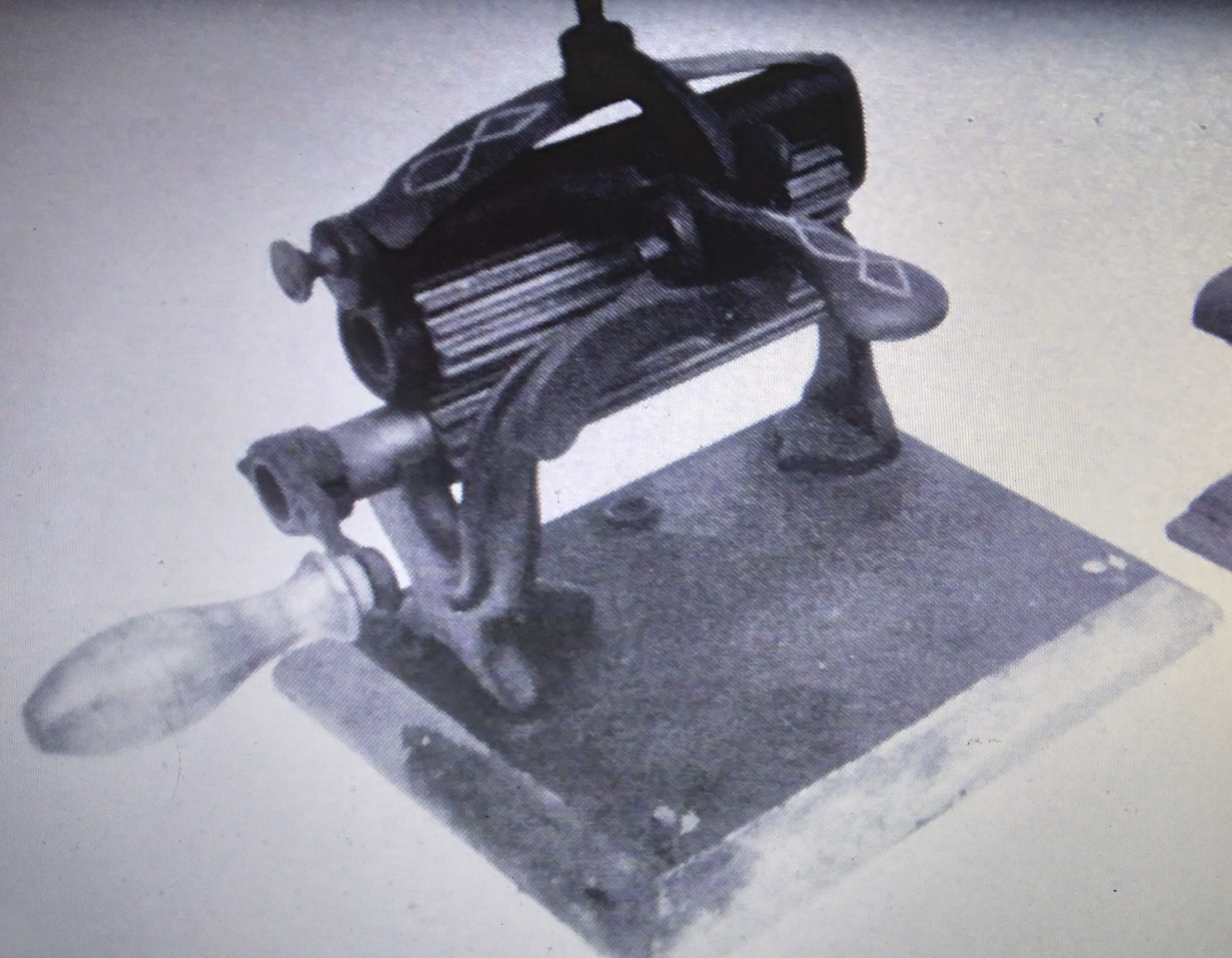

Рис. 3. 3 апреля 1866 года Нокс и Корристер получили первый американский патент на флутер, который был изготовлен промышленным способом. Он имеет необычный дизайн т.к. механизм находится в горизонтальной плоскости и имеет массивное деревянное основание.

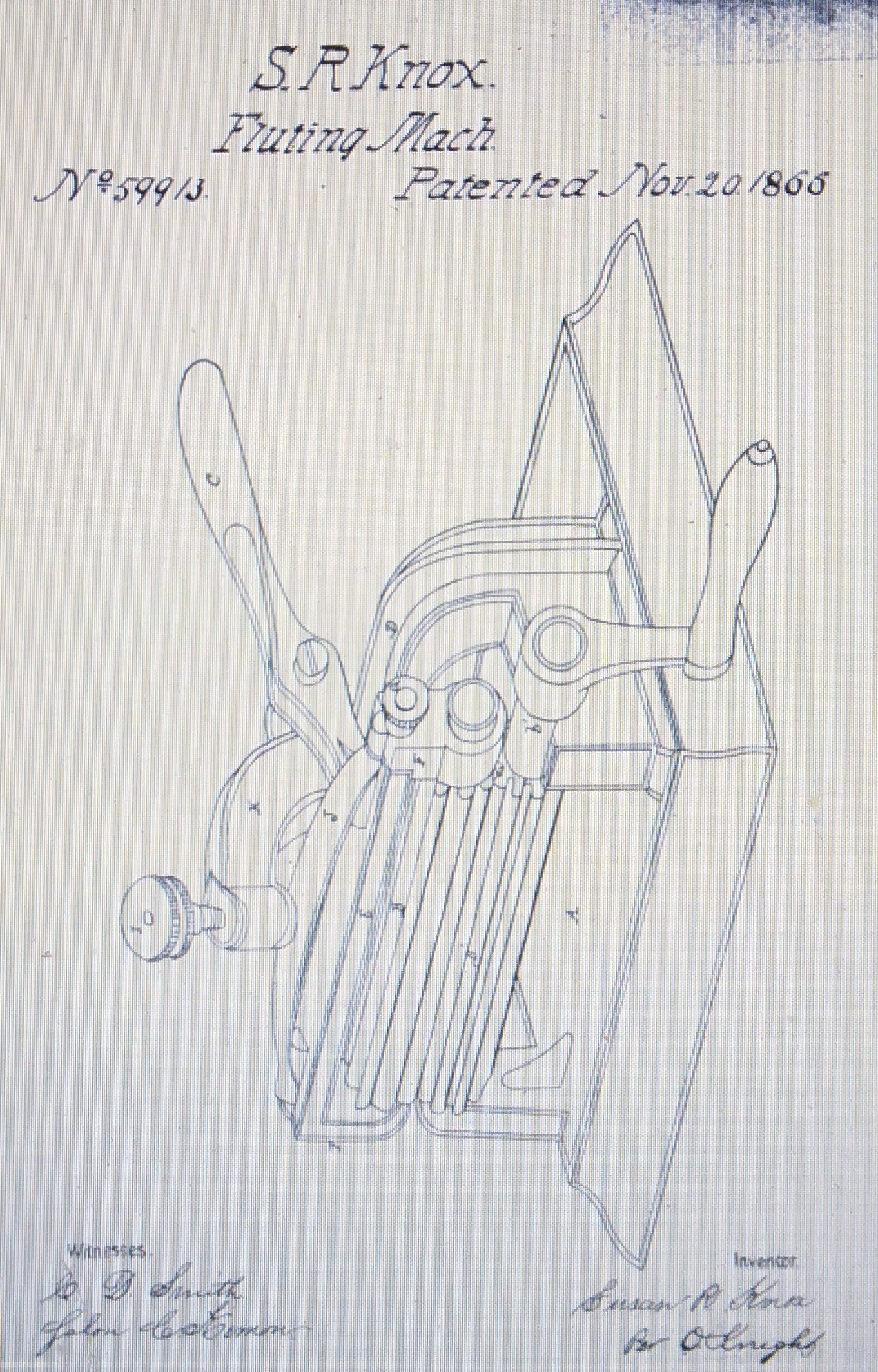

Рис. 4. С. Р. Нокс. Патент № 59913 от 20 ноября 1866 года.
Нокс и Коррестер не работали вместе, и в этом патенте было только ее имя. Второй патент Нокс был важным т. к. в конструкции используется рычаг сзади для разделения роликов и пружина вверху для сохранения давления. Очень простая конструкция, которая очень сильно повлияла на большинство последующих машинных флутеров, и при изготовлении большинства особенно успешных американских флутерных машин использовался этот патент Нокс.
В 1866 году было еще два американских патента на гофраторы, которые были изготовлены промышленным способом. По патенту Генриетты Коун (Henrietta Cole) было произведено несколько различных конструкций в которых ролики были размещены вне центральной рамы, а также имели уникальную особенность наличия грузов для регулировки давления на ролики. Эти утюги встречаются довольно редко. Второй патент принадлежал Сэмюэлю Кейбеллу (Samuel Cabell).
Рис. 5. Флутер Генриетты Коун.

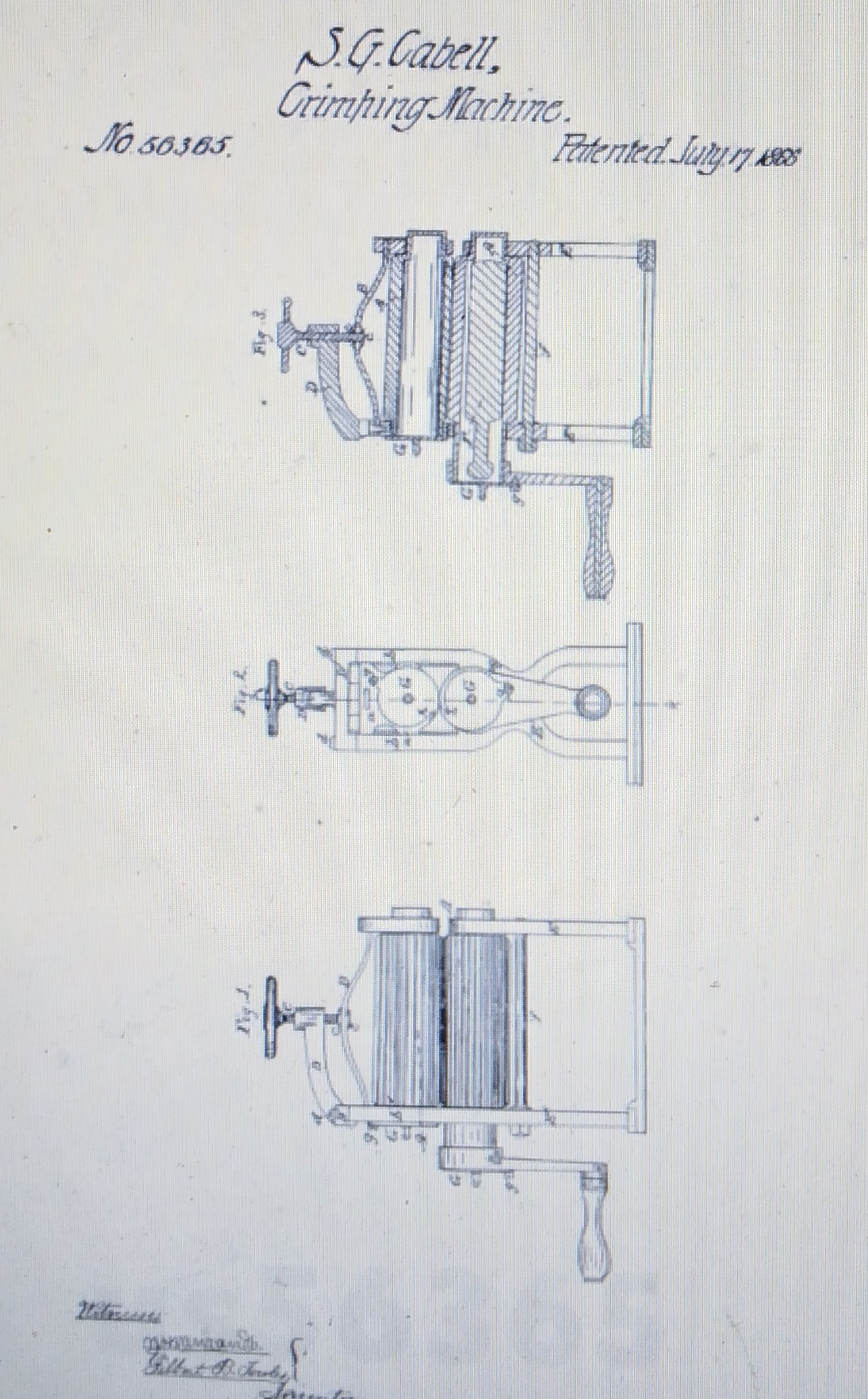

Рис. 6. Сэмюэль Кейбелл (Samuel Cabell). Обжимная машина. Патент № 56365 от 17 июля 1866 года. В патенте запроектировано похожее на кран устройство для регулировки натяжения, но в нем отсутствовал механизм плавного раздвижения роликов для продвижения ткани.
Сэмюэль Кейбелл позже передал этот и еще один патент своей жене Флоре, а также передал один из этих патентов Сьюзен Нокс. Флора Кейбел и Сьюзен Нокс, по-видимому, имели какие-то деловые отношения, поскольку Нокс, по существу включила патенты Кейбелла в свои собственные, очевидно по договоренности.
Рис. 7.
Рис. 8.
Рис. 9.

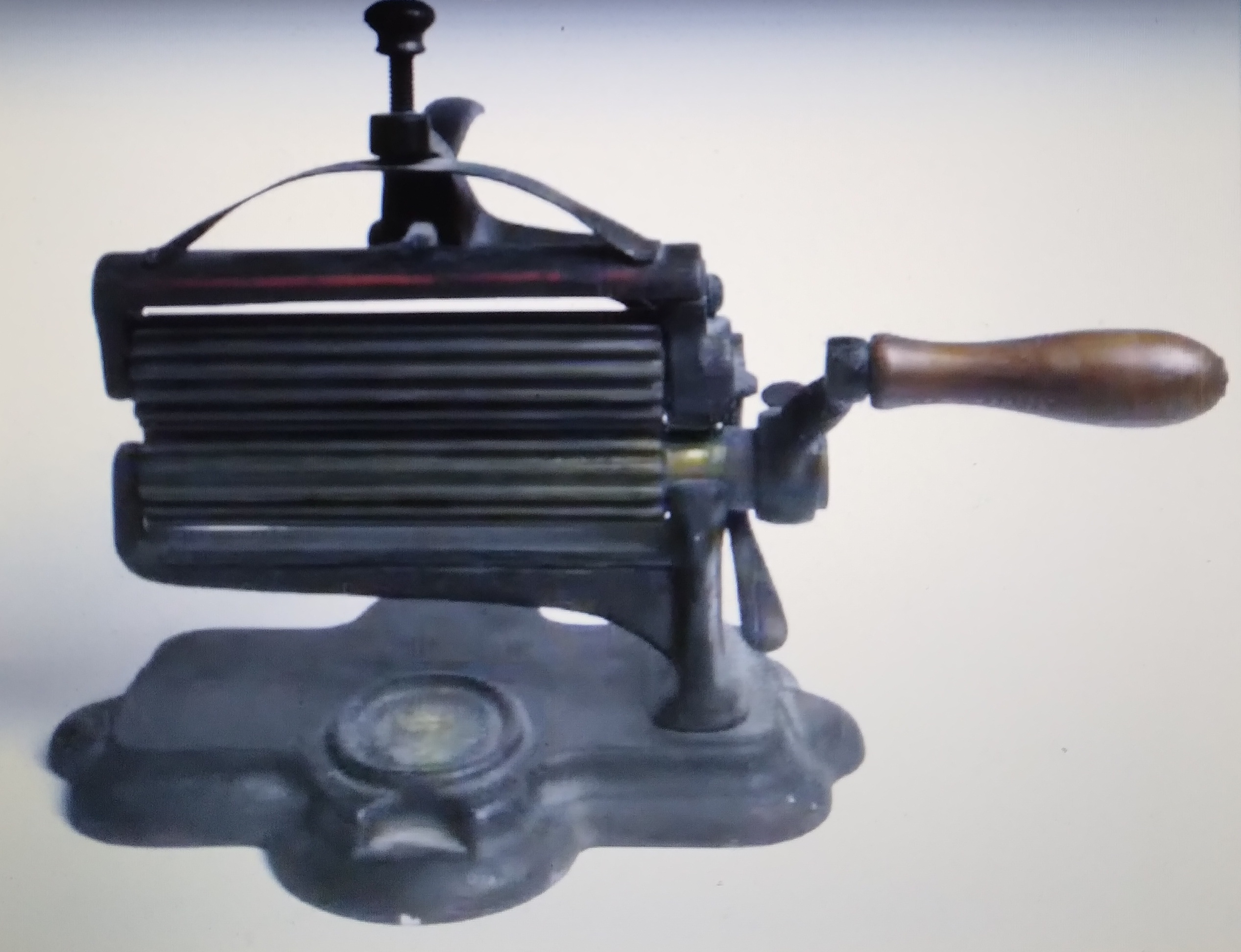

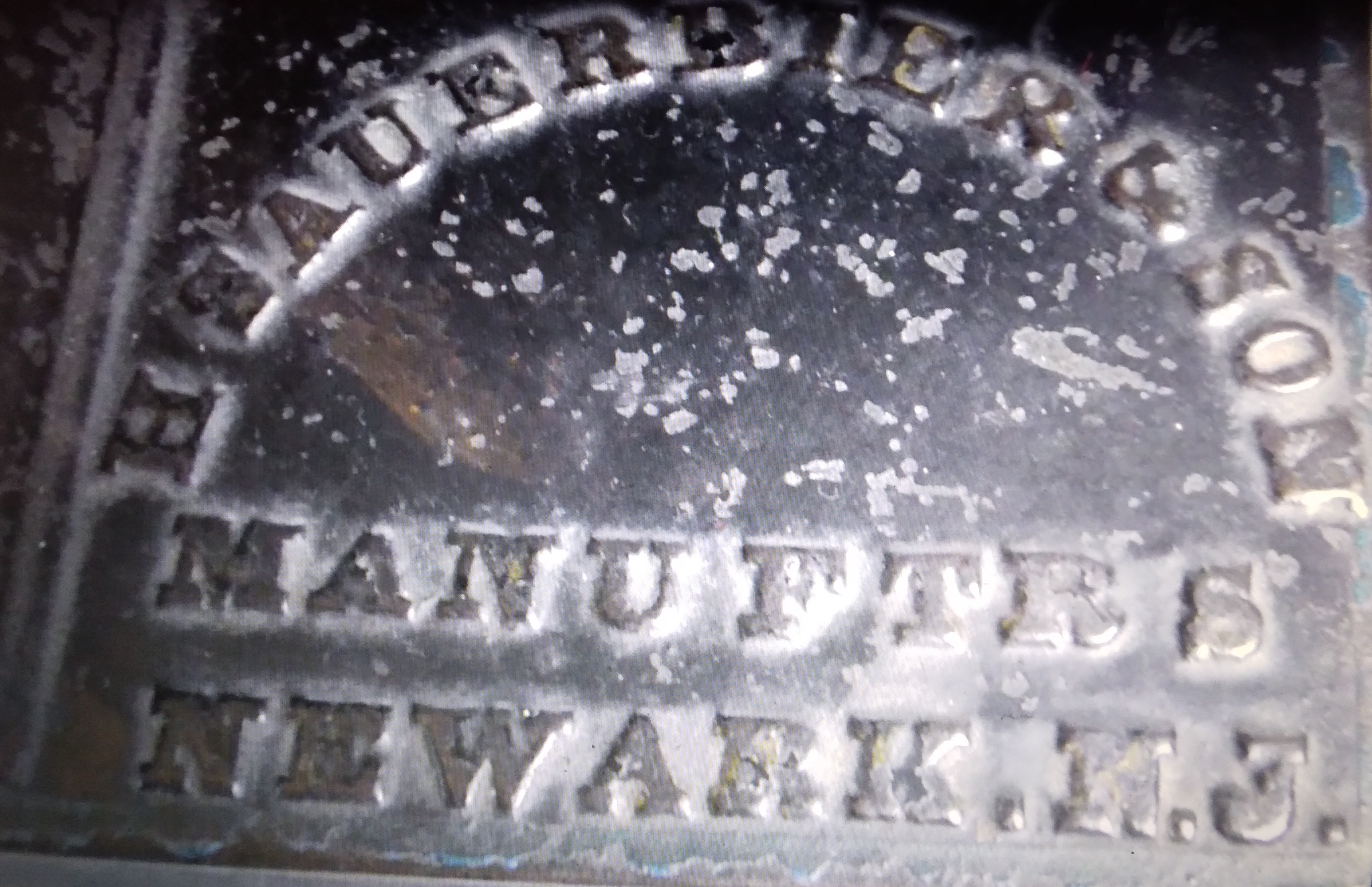

Рис. 7, 8., 9. Флутер изготовленный литейным заводом «Генри Зауэрбье и сын» (Henry Sauerbier & Son). г. Ньюарк, штат Нью-Джерси по патенту Сьюзен Нокс от 20 ноября 1866 года. Можно предположить, что Сьюзен тесно сотрудничала с этой компанией до подачи патента.
Рис. 10. У этого флутера основание немного меньше, чем в обычном и на нем нет имени Сьюзен Нокс, в связи с чем можно предположить, что он был изготовлен в начале 1880-х годов, когда истек срок действия ее патентов.
Рис. 11. Солнечный флутер — выполнен совсем в ином, позднем дизайне. Вверху указано имя Сьюзен Нокс, а также этот утюг обозначен как улучшенный Нокс.
Рис. 12.Производственная компания из Цинциннати штата Огайо также использовал патент от 20 ноября 1866 года. Утюг очень похожий на ранние образцы, сделанные компанией Silverian Sun. Обе компании производили утюги для плиссировки в течение нескольких лет, хотя дизайны более поздних моделей были совершенно другими и не использовали патенты Нокс. Эта фотография взята из первой книги Дэйва Айронса.
В 1874 году Сьюзен Нокс вообще подала на Артура Лоуэрра за нарушение ее патентов. Компания Лоуэрра и Такера (Lowerre & Tucker Co) сделала несколько дизайнов под названием «жемчужина короны», на флутере есть дата патента — 23 ноября 1869 год, но его не удается найти. Дизайн совершенно очевидно принадлежит Сьюзен Нокс, у него есть рычажный подъемный стержень и поворотный винт наверху, поэтому Сьюзен Нокс позвонила ему по этому поводу и Лоури в конечном итоге согласилась и заплатила Сьюзен Нокс за использование ее патентов, и, таким образом, получилось то, что называется улучшенным Ноксом. Ясно, что Сьюзен Нокс настоящая деловая женщина, у нее есть хороший патент, который она продает различным производителям. Она предложила другие патенты, чтобы укрепить свой бренд. Поскольку она защитила себя от нарушений, у нее сложились давние деловые отношения с различными производителями, включая Лоури и Такера, после того как на них подали в суд. Действительно, На всех очень успешных конструкциях машинных флутеров 1880-х годов, есть имя Сьюзен Нокс. Она была готова к конкуренции.
Рис. 13.

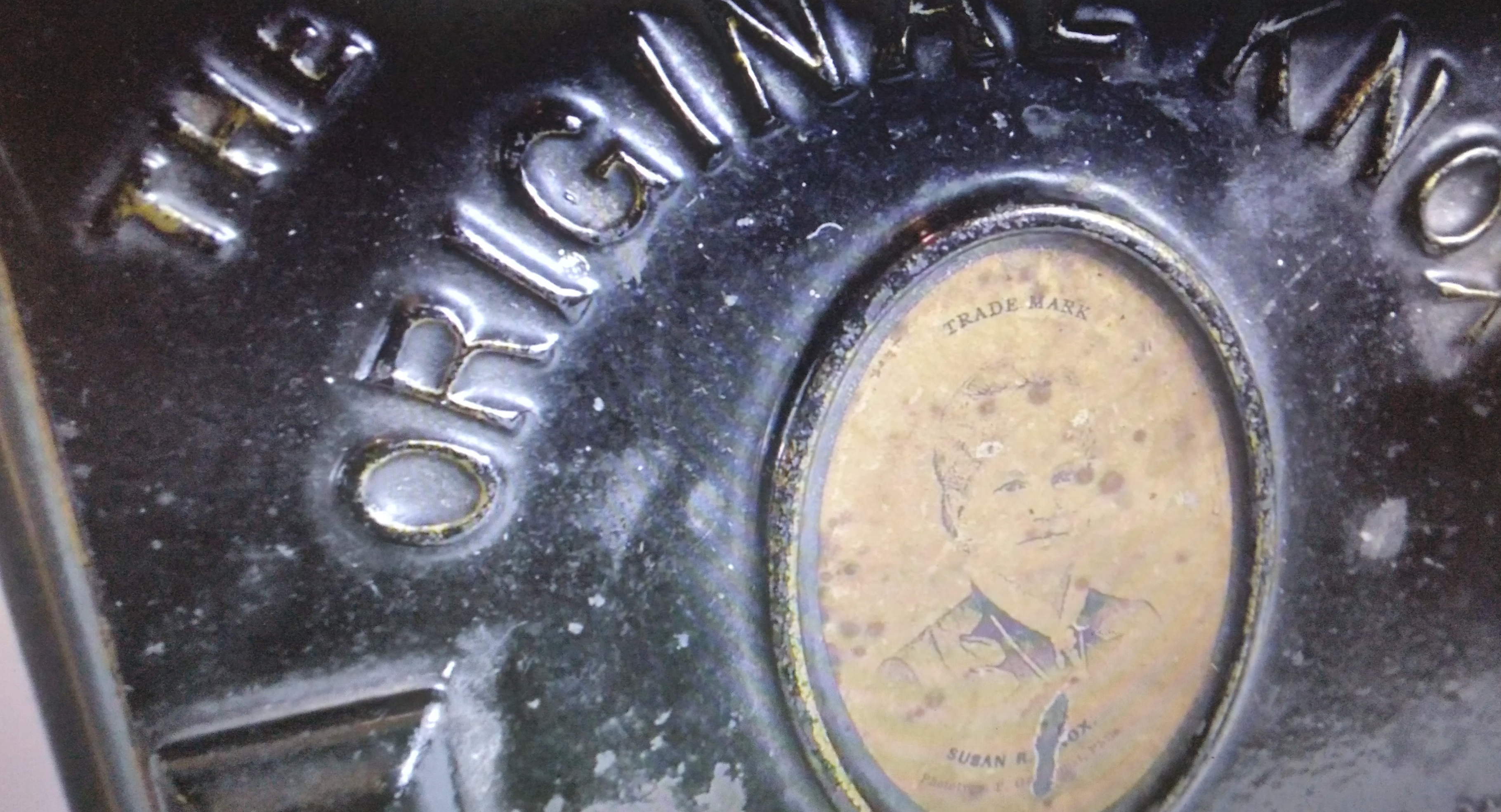

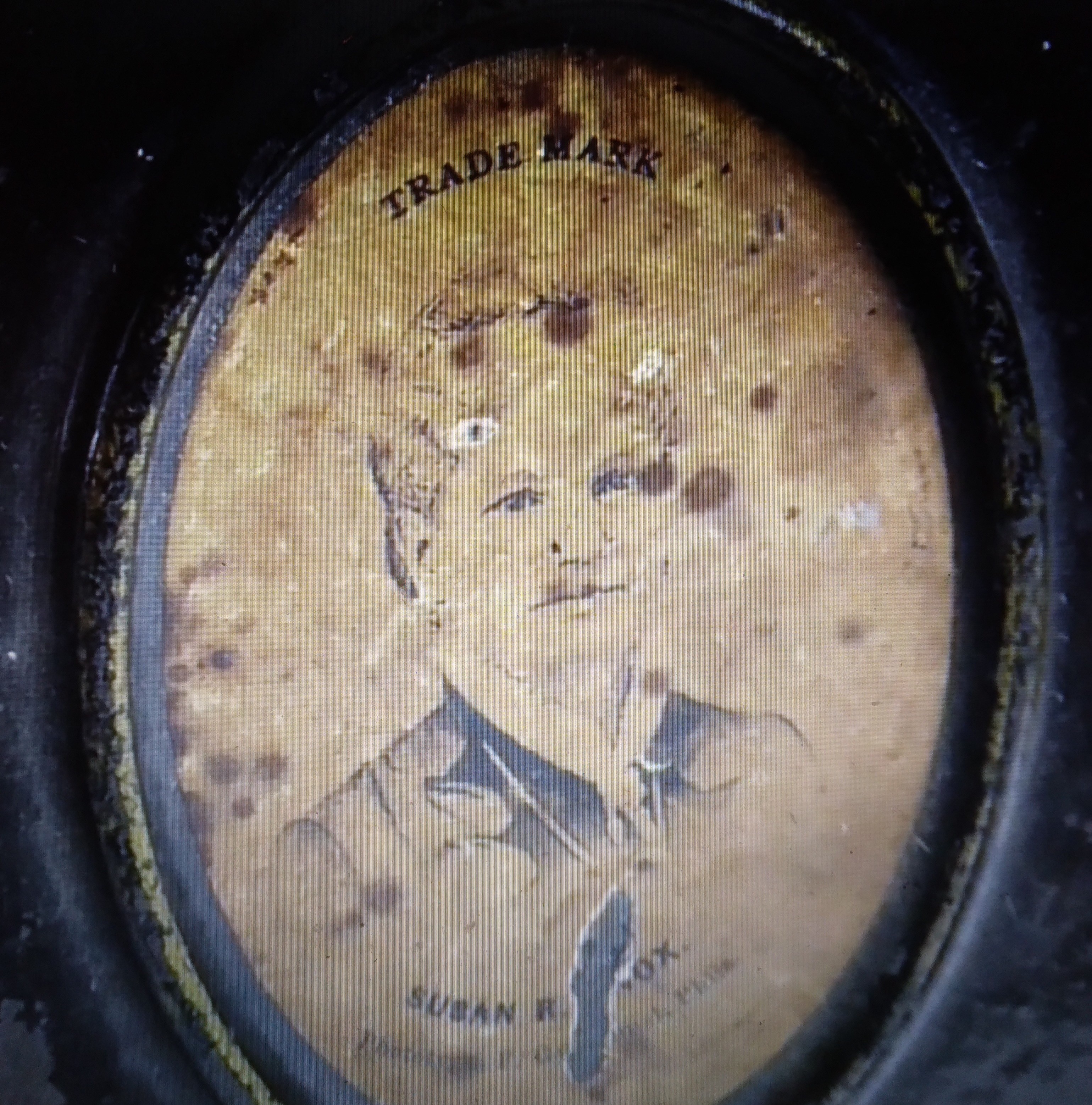

Рис.13.,14. Американская машиностроительная компания выпустила «Оригинальный Нокс»» 26 апреля 1870 года, и повторно 3 июля 1877 года. Имя Susan было широко распространено на оригинальных флутерах. На оригинальном «Knox» также есть овальная камея на основании, на которой размещено ее изображение защищенное авторским правом.

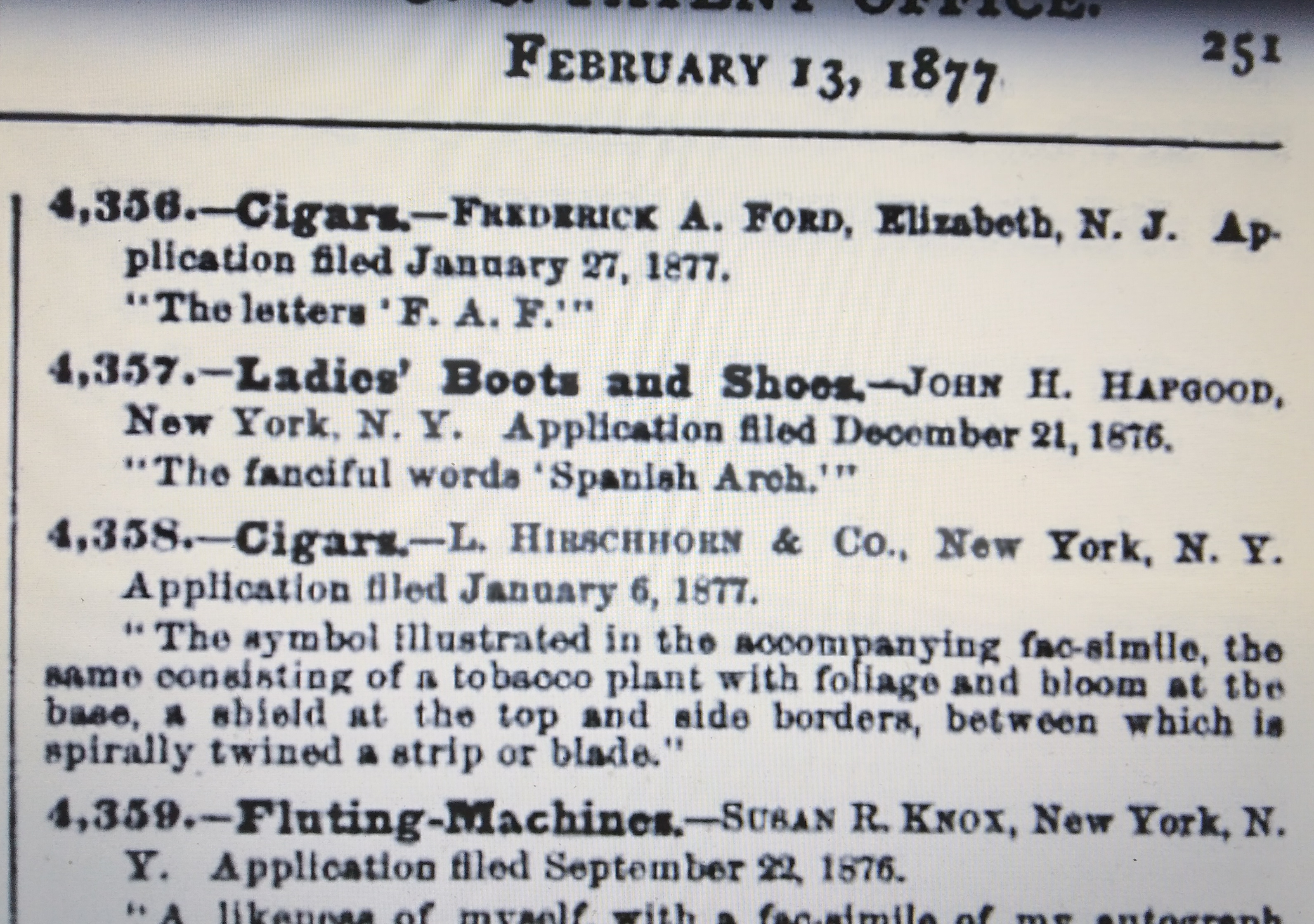

Рис. 15. Необходимо сказать, что на машинных флутерах очень часто указывались номера патентов, но если при этом указывался патент от 20 ноября 1866 года, то обязательно упоминалось имя Сьюзен Нокс. Нокс была умной и дерзкой женщиной и вполне уверенно чувствовала себя в мужском мире.
Рис. 16. А вот пример флутера меньших размеров. Нужно сказать, что есть много вариаций, ролики могут быть длиннее или короче и это меняет всю форму изделия. Канавки роликов тоже могут быть больше или меньше, также могут быть различия в наклейках, красках и т. д. Это наблюдение относится ко многим старым утюгам,
Рис. 17. У американских машинных флутеров сформировалась собственная линия от шести до восьми брендов, у каждого из которых была отдельная торговая карточка.
Рис. 18. Торговая карточка была чем-то вроде аутсайдера в работе с американскими машинными флутерами, и многие из них были довольно похожи на продукты Нокс. На торговой карточке нет Сьюзен Нокс, но она не была человеком с которым можно было шутить, и возможно предположить, что были какие-то сделки которыми Нокс управляла.

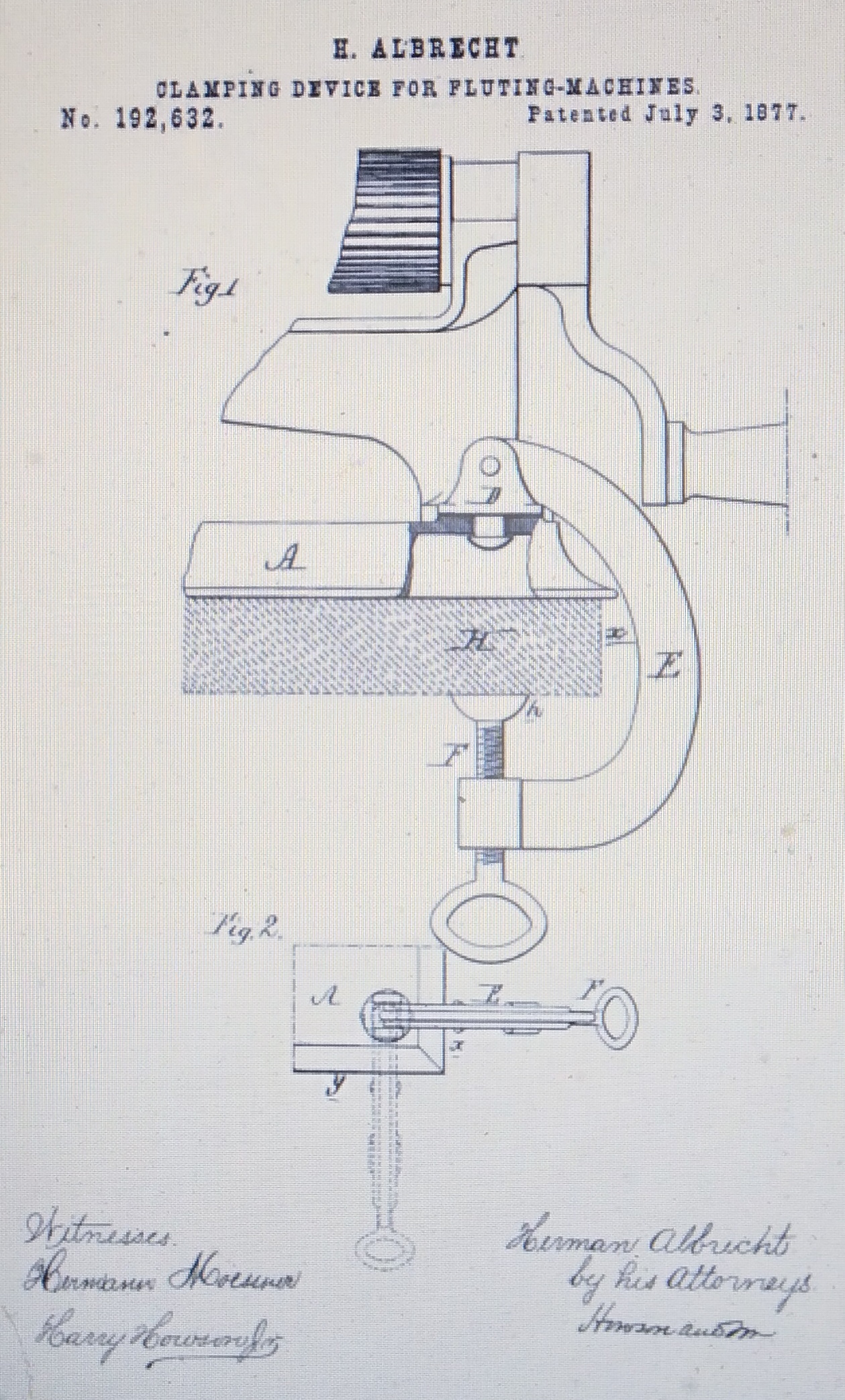

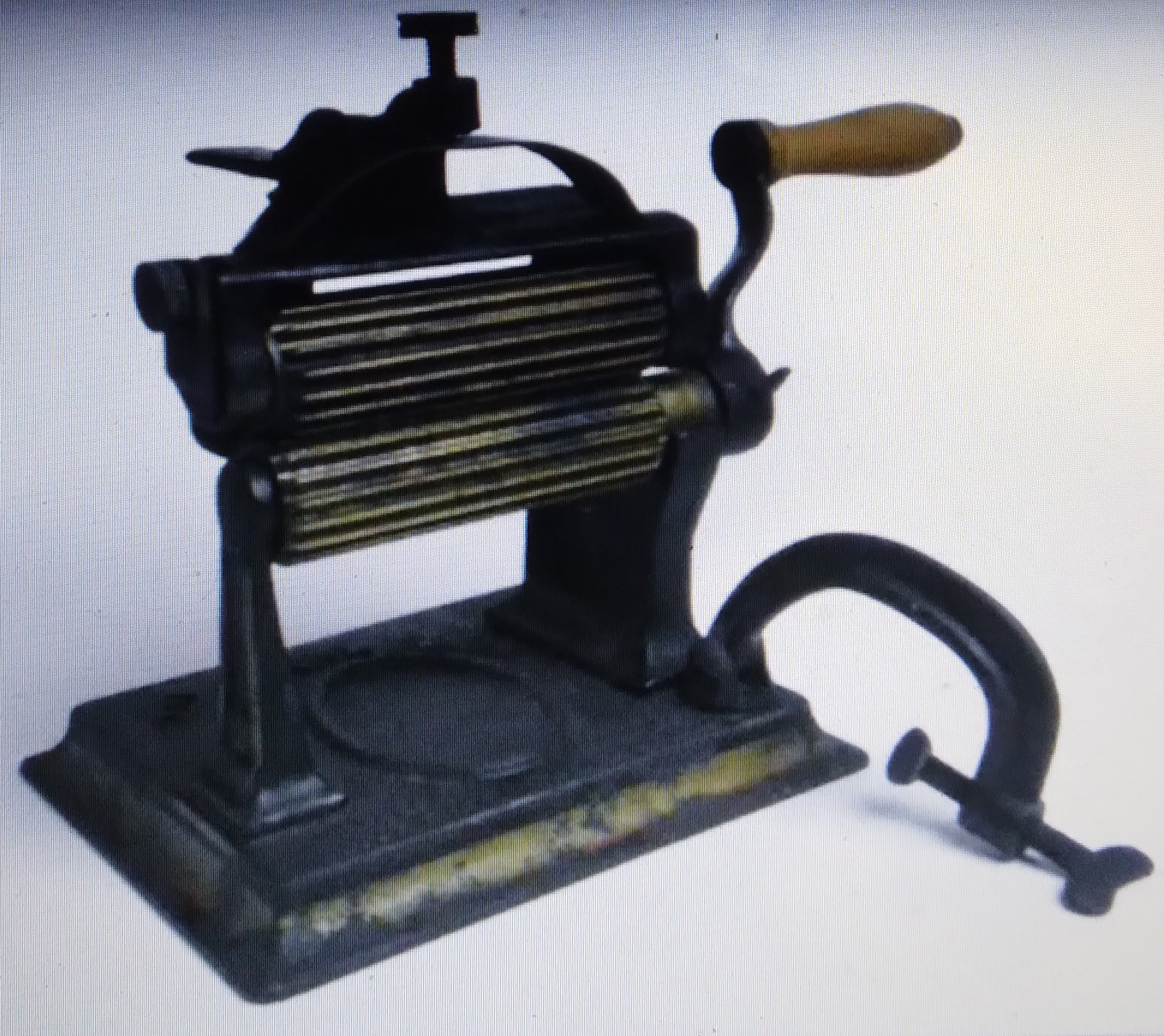

Рис. 19. Есть одна деталь, которая была в оригинальном флутере Нокс, — это зажим прикрепленный шарнирно к углу основания. Это было запатентовано Германом Альбрехтом в 1877 году и включено во многие флутеры американских компаний. Этой функции нет на утюгах Нокс сделанных другими производителями.
Давайте рассмотрим пару более поздних флутеров Сьюзен Нокс, которые были изготовлены в 1880-х годах.
Рис. 20.
Рис. 21.
Рис. 20., 21. На этом флутере есть надпись «mrs Susan r Knox». Его изготовила не Американская машиностроительная компания из Филадельфии, поэтому у него нет зажима, но есть отверстия для винтов по углам, чтобы прикрутить его к столу.
Рис. 22. А вот «Knox Imperial» (Нокс империал), очень красивый машинный флутер с пружинным рычагом размещенным посередине и очень необычным основанием. Эта модель имеет несколько вариантов, у некоторых из которых есть пружины спереди, у некоторых есть различные виды маркировки. Все они были сделаны производственной компанией Knox.
Рис. 23.
Рис. 24.
Рис. 25.

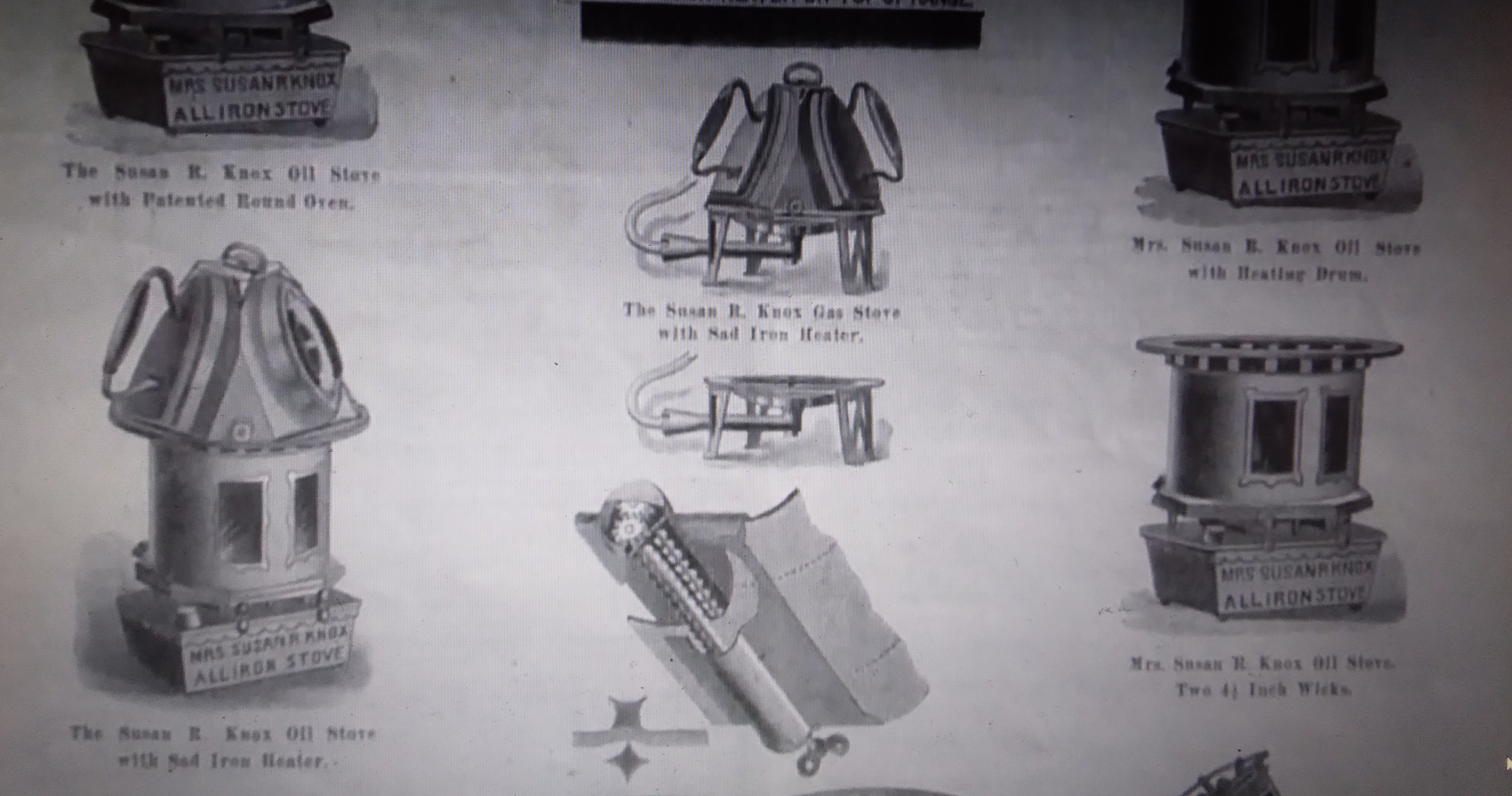

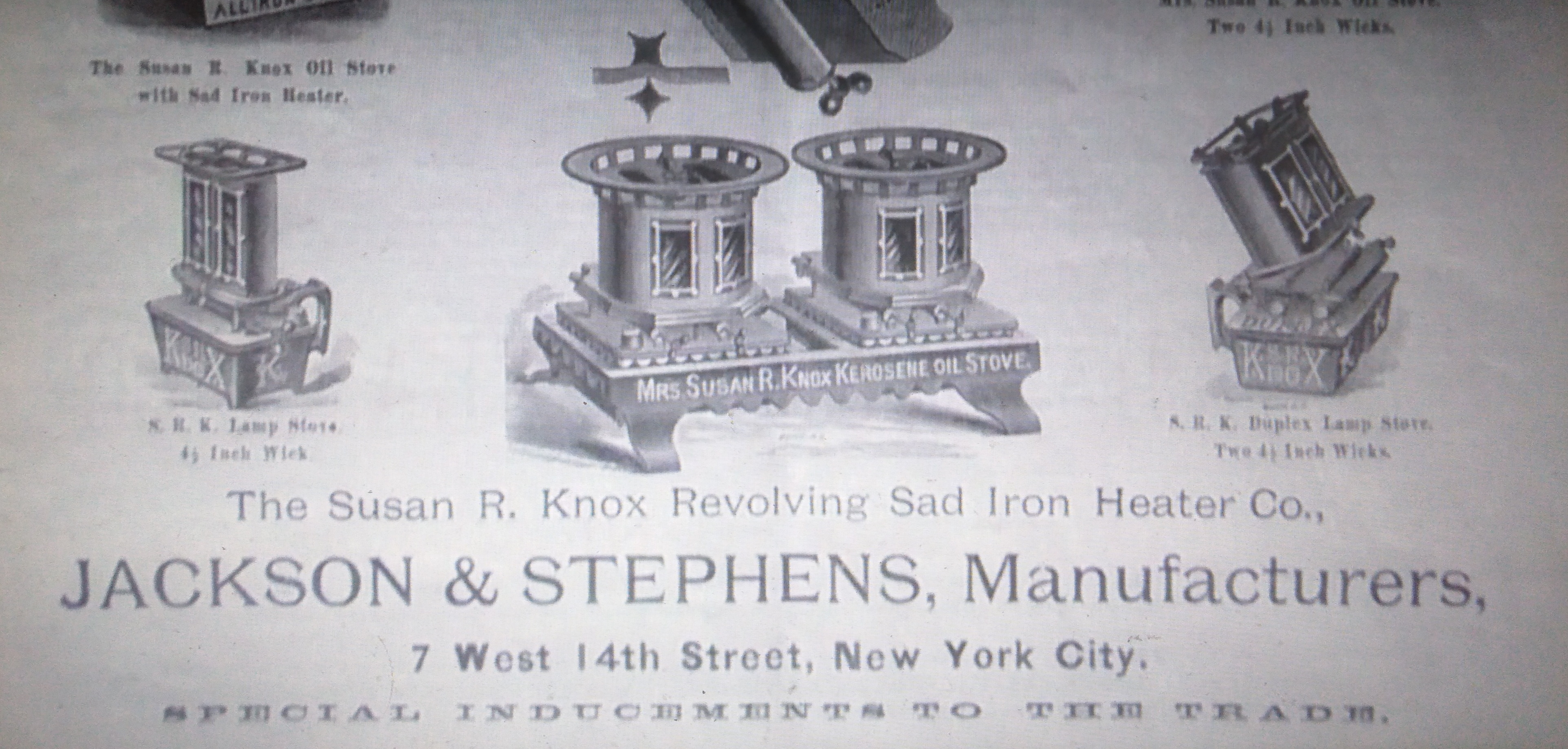

Рис. 23., 24., 25. Компания «Jackson & stephens»выпускала листовку в которой рекламируется «Вращающаяся подставка для подогрева» Сьюзен Нокс, а также упоминается запатентованная керосиновая печь, круглая печь и нагревательный барабан.
Рис. 26. Вращающаяся подставка для подогрева утюгов Сьюзен Нокс.
Известен оригинальный флутер Сьюзен Нокс, который был электрифицирован. Не зависимо от того, продавался он в таком виде или был модифицирован, совершенно очевидно, что он использовался.
Сьюзен Нокс была великой бизнес-леди для своего времени. Она сохранила свой патент и продавала его множеству различных литейных заводов, каждый из которых делал свою собственную версию ее базовой конструкции. Она защищала свой патент от производителей, которые пытались копировать некоторые из ее продуктов, поэтому ее имя появляется на множестве разных утюгов, произведенных разными компаниями. Большинство американских машинных флутеров выполнено в похожем дизайне.
